目標の図面


下準備 パーツの詳細を書き加える

パーツの向きを変えよう

パーツの向きがINPUTとOUT共に左側になっていると思う。パーツが一定方向だと配線がしにくいので、変更しよう。

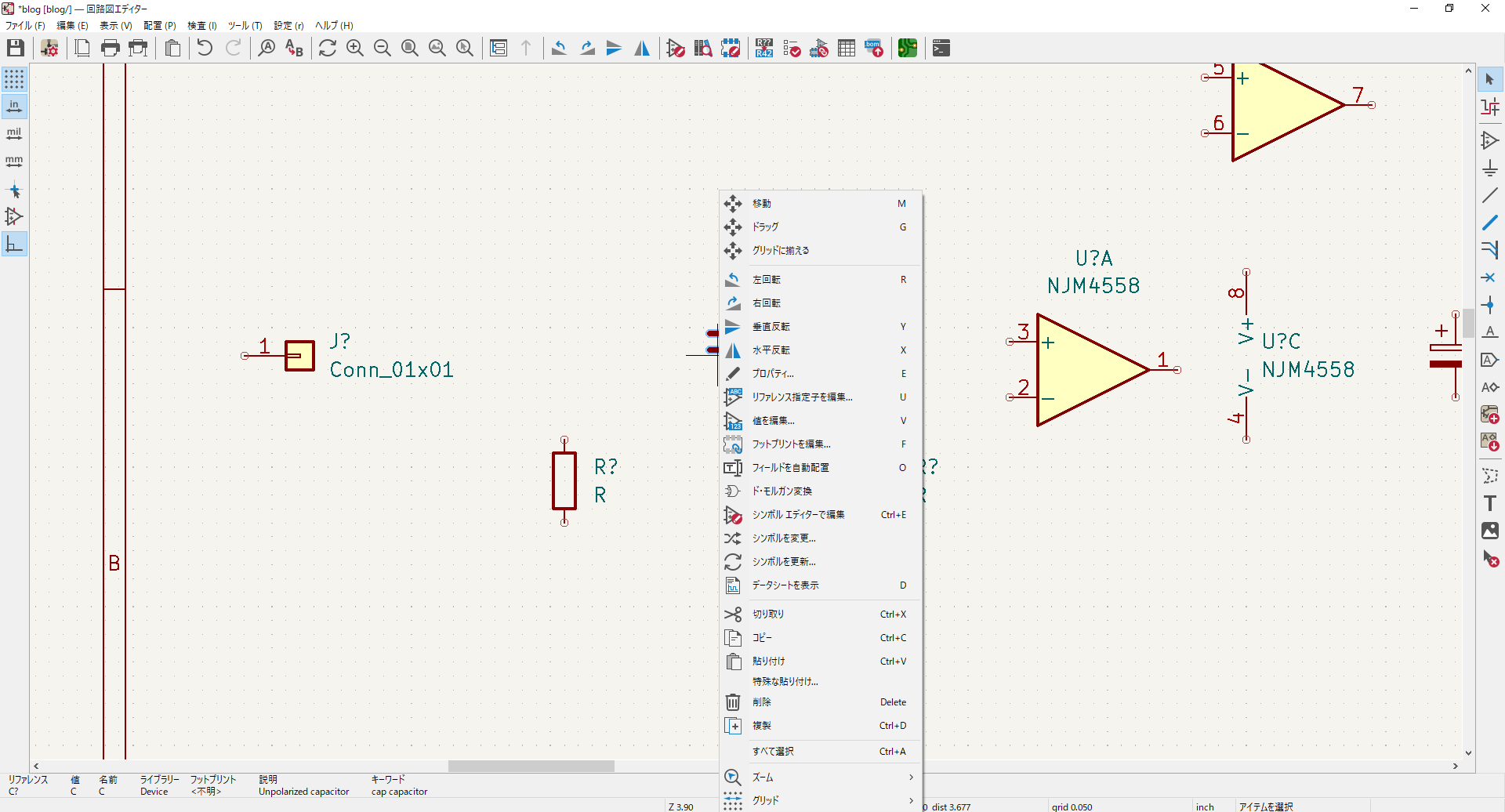

変更するパーツで右クリックでメニューをひらく

右回転、左回転と向けたい方向を選択する

180度回転したい場合は2回同じことをする。

パーツの内容を書く

パーツが現在、抵抗がどのくらいなのか？、コンデンサがどのくらいなのか？が書いていない。Conn_01x01と文字をダブルクリックする。

抵抗であれば100k、コンデンサであれば10uF、などの容量を書く。単位はあってもなくてもいい。例えば 100Ωと書いても良いし、100R、100Eなど書いても良い。「100」と書くだけで無くても良い。
ただ、統一して書いたほうが、後々都合良いことがあるので、統一して書く。

コンデンサの記入例

下のCをダブルクリックして画面を開き、「0.1uF」と記入する。
OKで確定すると下の画像のようになる。

ここまでで下の画像にようになっているはず

配線する

パーツから出ている線の先に端子がある。クリックしてコンデンサの接続する端子をクリックする。
INPUT端子の端にある丸が接続する端子

クリックすると線で結ばれる。

同じように抵抗も接続していく
抵抗の接続1

抵抗の接続2

接続させると下の画像にようになる。


次回、電源とGND等を設定接続する。
